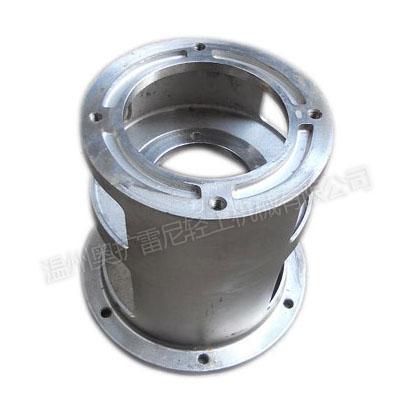

密封减速机支架
减速机机架求购用户的目的是为了使用，而减速机机架的选型则是基础，如何选型得根据减速机输出轴径的大小来确定机架型号，只要接口形式及安装尺寸相符，减速机的输出轴大小在一定范围内可以对机架型号作上下浮动，如选用带接板机架，减速机的安装尺寸与机架不符，且在一定范围内，可以对接板进行调整，以便与减速机联接，满足用户要求，减速机机架选型具体情况可参考如下表格：
支点类别 | 机架型号 | 输入端接口形式 | 可配套立式减速机型号 | 可配套机械密封型号 | 选型标准参考 |
无 | WJ、LWJ | 带接板凹凸式 | XLD、BLD、LC、LDC | 202、205、206、207 | CD1308-86 |
J-A | 凸式 | LC、LDC | 205、206、207 | HG5-746-78 | |
TⅠ | 凸式 | W、CW | 212、221 | HG/T2052-91搪玻璃设备传动设备装置专用机架 | |
J | 凹式 | BLD、XLDJ | 212、221 | ||
单 | DJ、LDJ | 带接板凹凸式 | XLD、BLD、LC、DC | MS 205、206、207 | CD130B-86 |
XDJ | 带接板凹凸式 | XLD、BLD、LC、DC | |||
J-B | 凸式 | LC、DC | MS 205、206、207 | HG5-746-78附件2 | |
JXLD | 凹式 | XLD、BLD | 202、206 | 摆线针轮减速机专用机架 | |
J | 凹式 | BLD、XLD | 212、202 | ||
TB | 凹式 | XLD、BLD、LC、DC | 212 填料箱 | HG5-79 搪玻璃反应罐专用机架 | |
TⅡ、TⅢ | 凹式 | XLD、BLD | 212 填料箱 | HG/T2052-91 搪玻璃设备传动装置专用机架 | |
ML | 带接板凹凸式 | 各种立式减速机 | 2000 系列不带轴承 | HG21566-95 单支点机架 | |
双 | SJ、LSJ | 带接板凹凸式 | XLD、BLD、LC、DC | 205、206、202 | CD1330B-86 |
FZ | 带接板凹凸式 | XLD、BLD、LC、DC | |||
MLE | 带接板凹凸式 | 各种立式减速机 | 2000 系列带轴承 | HG21567-95 双支点机架 |
